描述

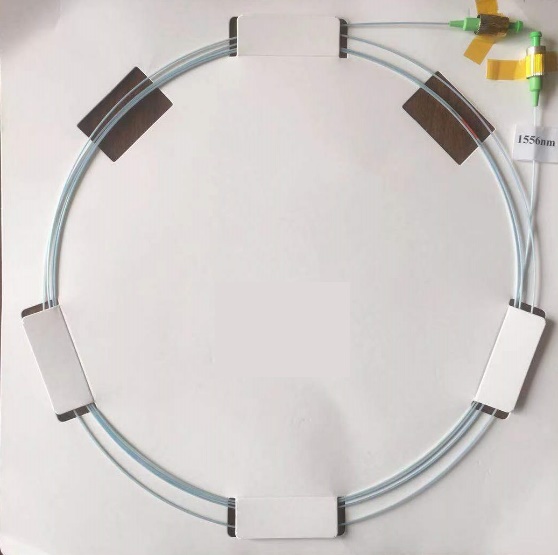

OSC3400是一种小型高灵敏度GFRP缆式传感器。设计用于监测表面或埋入应变和温度。在其核心，OSC3400传感器由一根光纤组成，内有布拉格光栅（FBG）传感器，外层是玻璃纤维增强聚合物（GFRP）涂层，保护FBG传感器和加固传感器的整体结构。具有基于FBG的传感器许多固有的优势，尺寸小，串接连接，抗电磁干扰，同时又弥补了裸光栅自身脆弱的弱点，提高坚固度以符合工程现场的需求。
功能
- 适用于桥梁、输气管道等表面的应变监测
- 大型钢结构：钢轨、输电线塔、起重机、吊机
- 材料内部的应变监测
特点
- 高精度、高分辨率、可测正负应变
- 不受电磁干扰，自然防爆、耐温性能和耐腐蚀、耐老化性能比较好
- 长期零点稳定、温度漂移微小、存活率高
- 可串联测量，易于组建分布式传感网络
- GFRP材料封装，
- 尺寸小、安装方便、可重复使用
可根据用户要求定制多项参数可以定制，包括传感器的波长，光学接头，以及定制长度和传感器的点间距
主要参数
|
技术指标 |
osc3500 |
|
性能特性 |
|
|
波长范围 |
1460 to 1620 nm, +/-0.5 |
|
灵敏度 |
~1.2 pm/με |
|
反射率% |
>70% |
|
3dB带宽 |
0.2 to 0.3 nm |
|
栅区长度 |
5 to 10 mm |
|
边模抑制比 |
Minimum 15 dB |
|
GFRP光缆直径 |
0.5 - 3 mm, 0.2 mm steps |
|
GFRP 直径公差 |
+/- 0.05 mm |
|
GFRP光缆拉伸强度 |
>1100 MPa |
|
GFRP光缆拉伸模量 |
>50 Gpa |
|
温度校准系数 |
for -20C to 120C ~17 pm/°C |
|
光学接头 |
FC/APC, FC/UPC |
|
|
|
